產品簡介

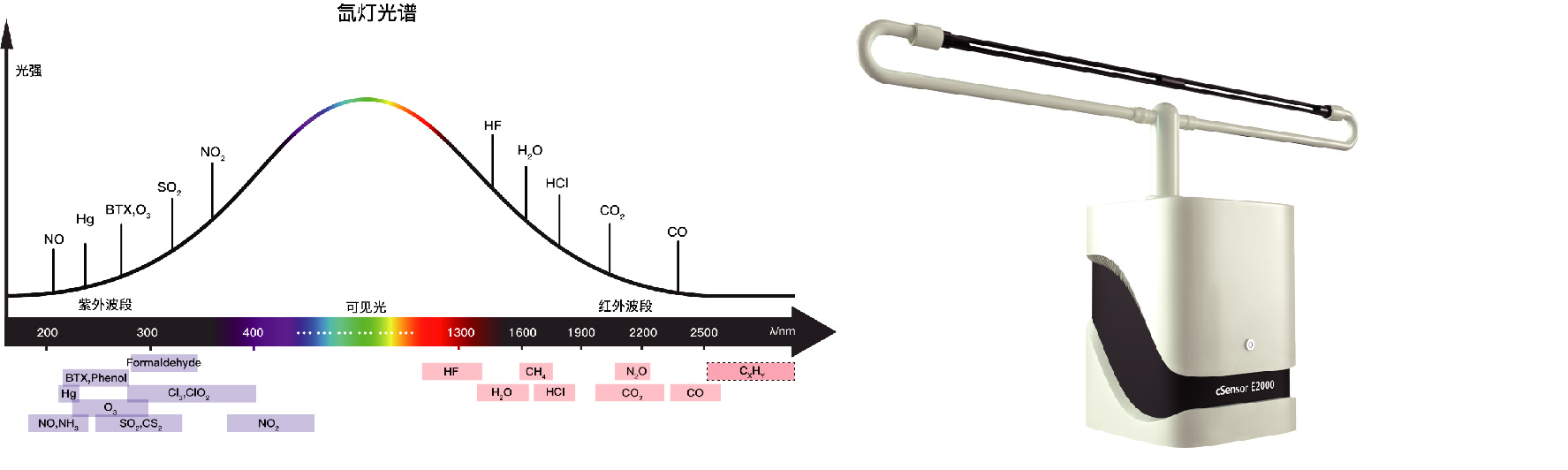

cSensor E2100系列氣體光譜分析儀在被監測區域的兩端，分別放置一個光“發射器和一個光“接收器”。在監測時，從“發射器”的氙燈發射出具有穩定光譜的光束，由“接收器”接收后通過光纖傳輸?shù)焦饫w光譜儀中，光譜儀內的移動光柵會將整個光波切分為若干條譜帶。由于監測區域內的各種氣態物質對光的能量會產生特征吸收，可以在相應的譜帶中尋找到待測氣體物質的特征吸收譜線。該分析儀遵循Beer-Lambert定律，通過測量光吸收強度可以計算出來該氣體濃度。

然后把光譜儀的圖譜通過4G網格傳輸?shù)皆贫诉M(jìn)行統一計算，并反演出待測氣體濃度，精度可達ppb級。該設備適合大規模網格化部署。

產品特性

DOAS

基于比爾-朗伯定律利用差分吸收光譜技術，實現對園區污染氣體的實時在線監測。

光纖接入

光源和光譜儀都采用光纖接入，使待測氣體脫離了樣品池的限制，采樣方式變得更為靈活，使儀器內部與外界環境隔絕，可增強對園區環境的抵抗能力，保證了光譜儀的長期可靠運行。

開放光程

為了增加對污染氣體的感知能力，采用了較短距離的開放光程，既突破了傳統'點式監測采集數據的局限性，又改進了“線式“監測只能得到大范圍平均濃度的不足，可有效提高網格化監測的精度

云平臺支撐

光譜儀輸出的數據可用4G網絡傳輸?shù)綀@區私有云上，進行統計算和管理。

污染溯源

利用網格化監測數據和數學模型，實現園區污染氣體精細化溯源，達到精準監管的目的，提高工作效率。

微型光譜儀

采用全息光柵作為分光器件，雜散光低，提高了測量精度。以CCD {電荷耦合器件)、CMOS (互補 金屬氧化物半導體}、InGaAs等作為檢測器，對光譜的掃描不必移動光柵，可進行瞬時采集，響應速度極快。

監測預警

通過氣體濃度閥值設置，網格化監測的實時數據可提供及時預警功能。

可視化展示

利用園區監控中心的大屏幕、GIS等軟硬件基礎平臺，實時展示化工園區環境監測、污染源監測、一企一檔、預警應急、污染溯源等信息。

網格化布點

利用監測設備的成本優勢，對園區污染氣體進行網格化布點監測，同時獲得每個格點的氣體濃度和風速風向等數據。

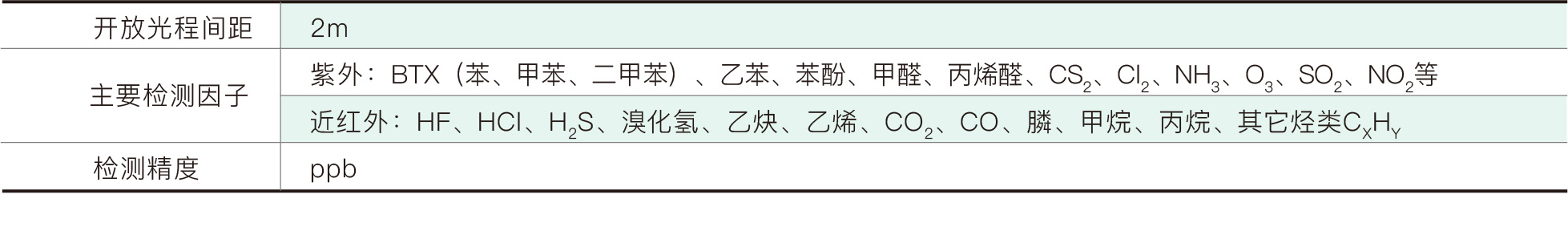

產品技術參數

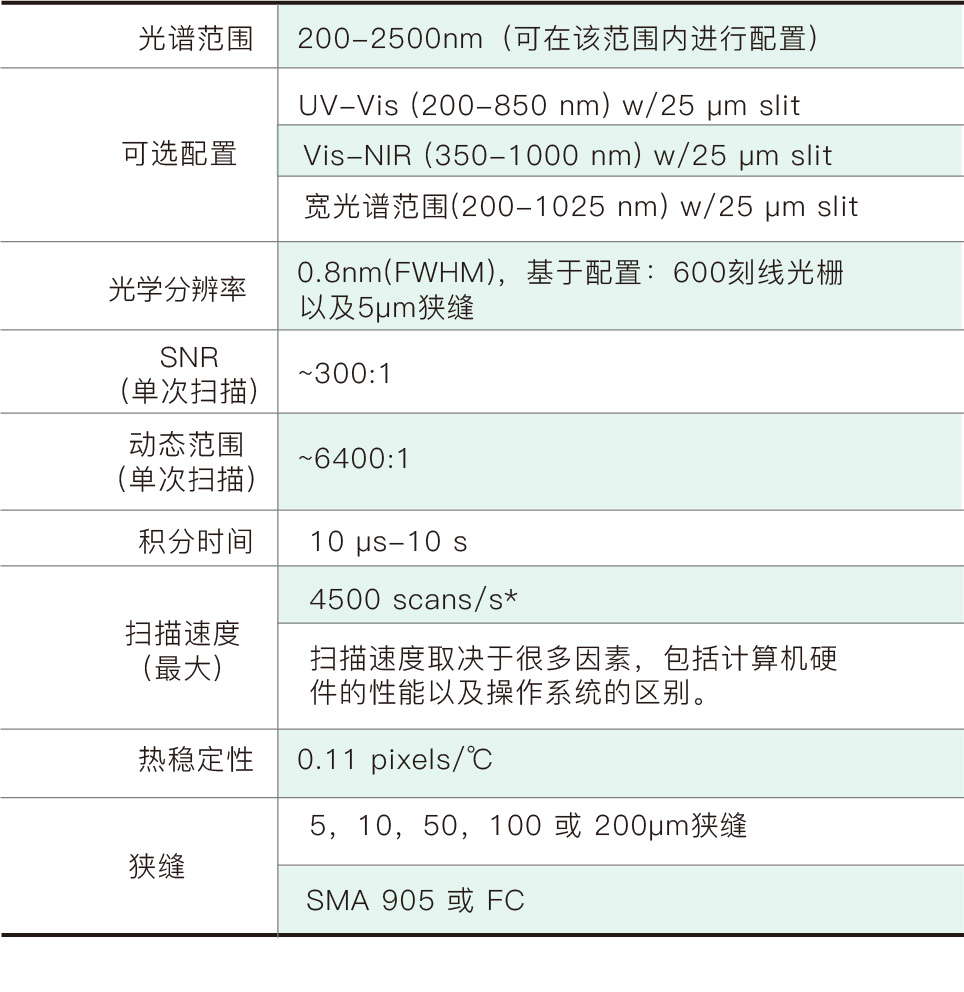

光譜儀技術參數

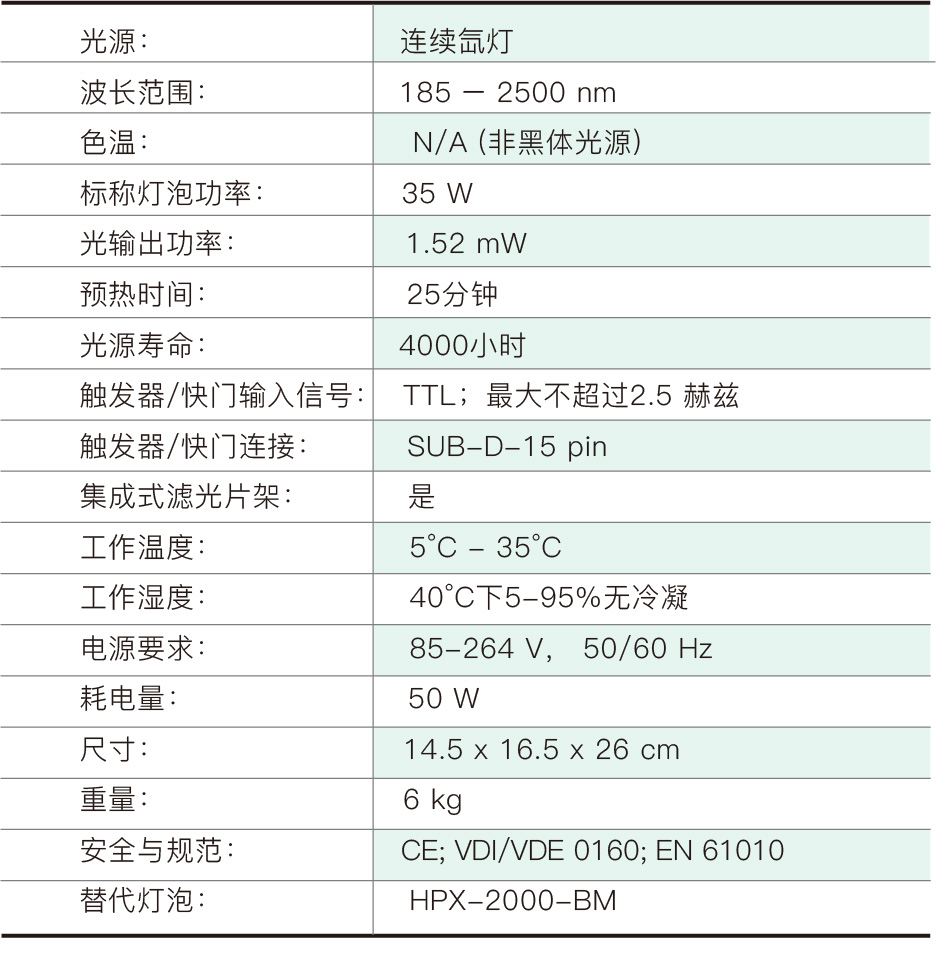

光源技術參數

典型應用

化工業園區大氣污染監測預警及溯源

基于網格化在線監測(傳感器)的園區氣體濃度分布圖，利用“快照回放”方法可實現無組織排放的污染溯源。

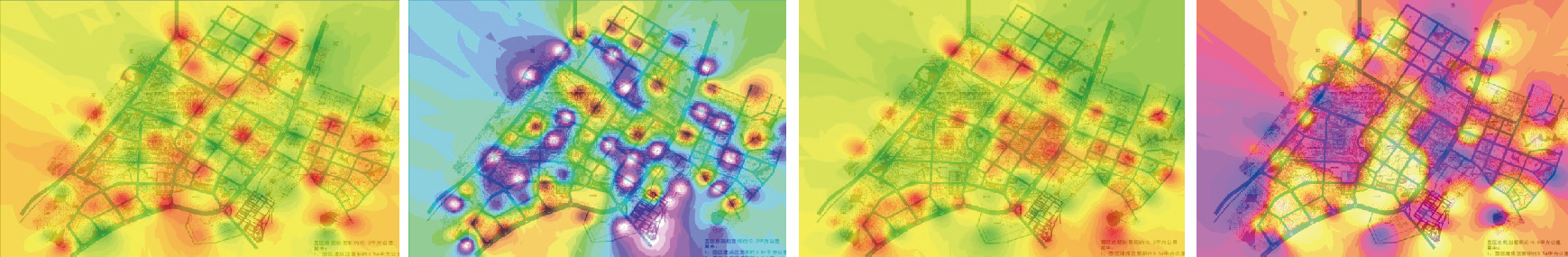

園區污染氣體濃度分布快照

根據預警閥值和在線監測數據，經過濃度數據插值處理，可得到園區各類污染氣體的濃度分布圖，并可在各類終端(包括監控中心的大屏幕)，上直觀地展現濃度分布和報警信息:

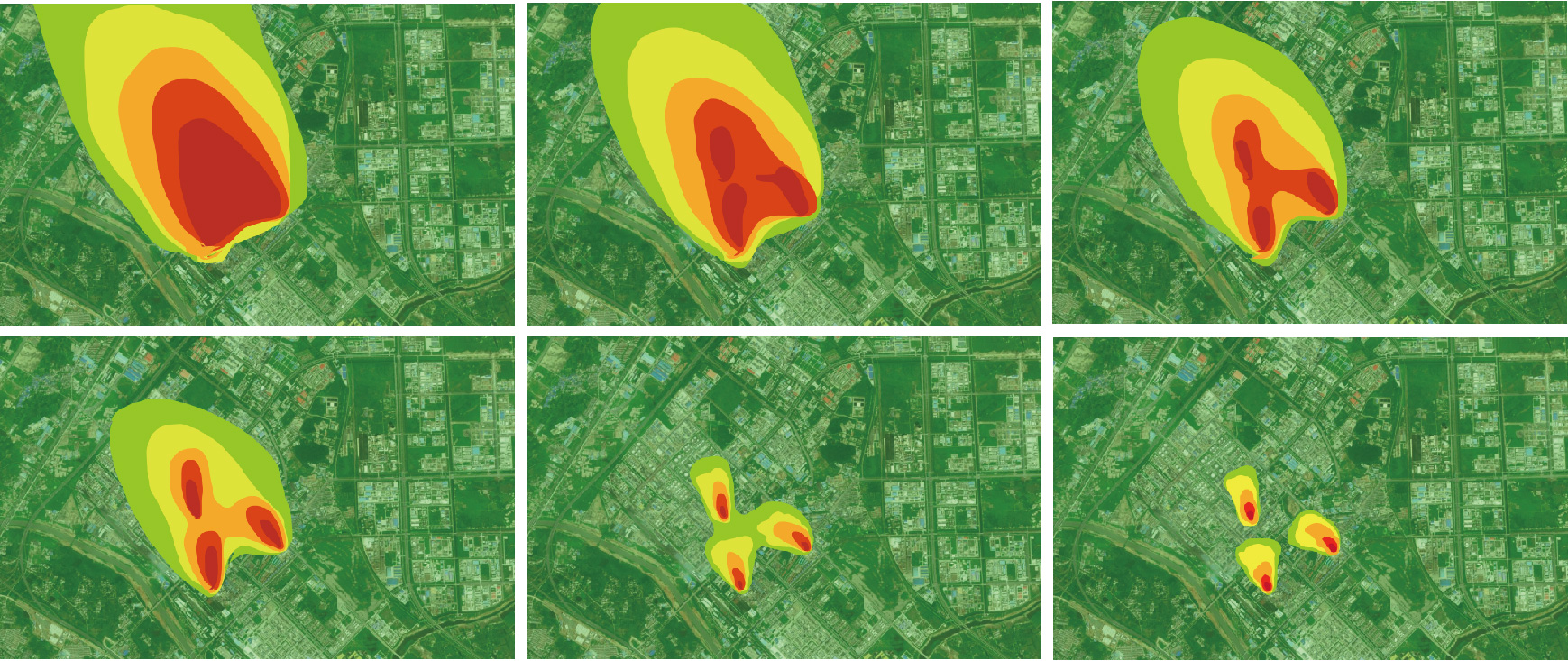

園區污染氣體快照回放

依據報警或預警的時間，并從“智慧園區"調取園區企業用電、用水、用氣等能源監控?cái)?shù)據，判斷企業生產開始的時間，由此確定污染快照回放的時間起點，可快速鎖定目標污染源。
